Как настроить каскадную работу нескольких чиллеров Carrier

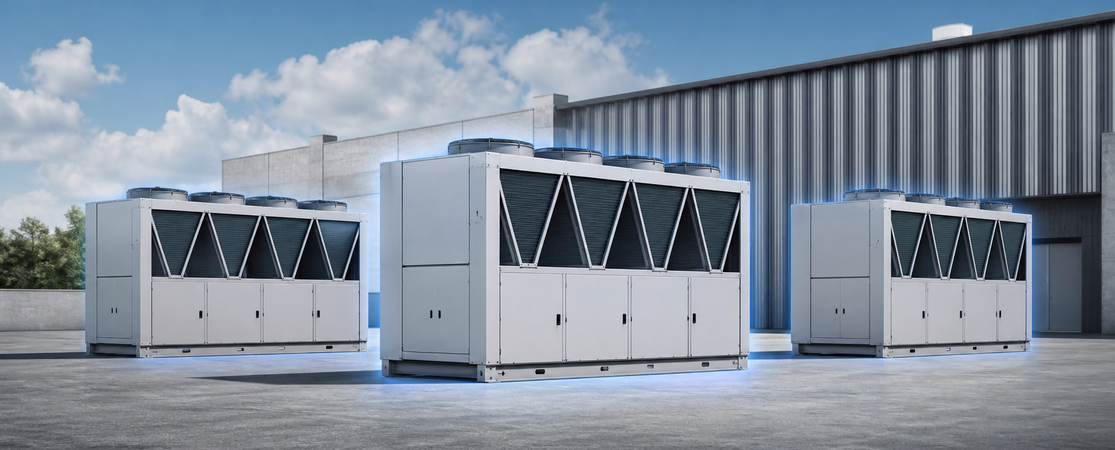

Каскад нескольких чиллеров Carrier настраивают как единую холодильную станцию: автоматика выбирает ведущий агрегат, подключает ведомый при росте нагрузки и снимает его первым при снижении потребности. До программирования нужно утвердить гидравлическую схему, места датчиков, алгоритм насосов и реакцию системы на отказ связи или одного агрегата.

Каскад следует за нагрузкой здания

Несколько машин позволяют делить общую производительность на ступени. В часы малой нагрузки работает ведущий чиллер; ведомый получает команду после того, как первая машина достигла заданного предела и выдержана задержка запуска. Это защищает систему от частых включений из-за кратковременного отклонения температуры.

Количество одновременно работающих агрегатов определяет контроллер станции. Уставка, зона нечувствительности и задержки должны соответствовать инерции водяного контура. Слишком раннее включение второй машины создаёт лишнюю ступень, слишком позднее — увеличивает отклонение температуры потребителя.

Ведущий запускается первым и разгружается последним

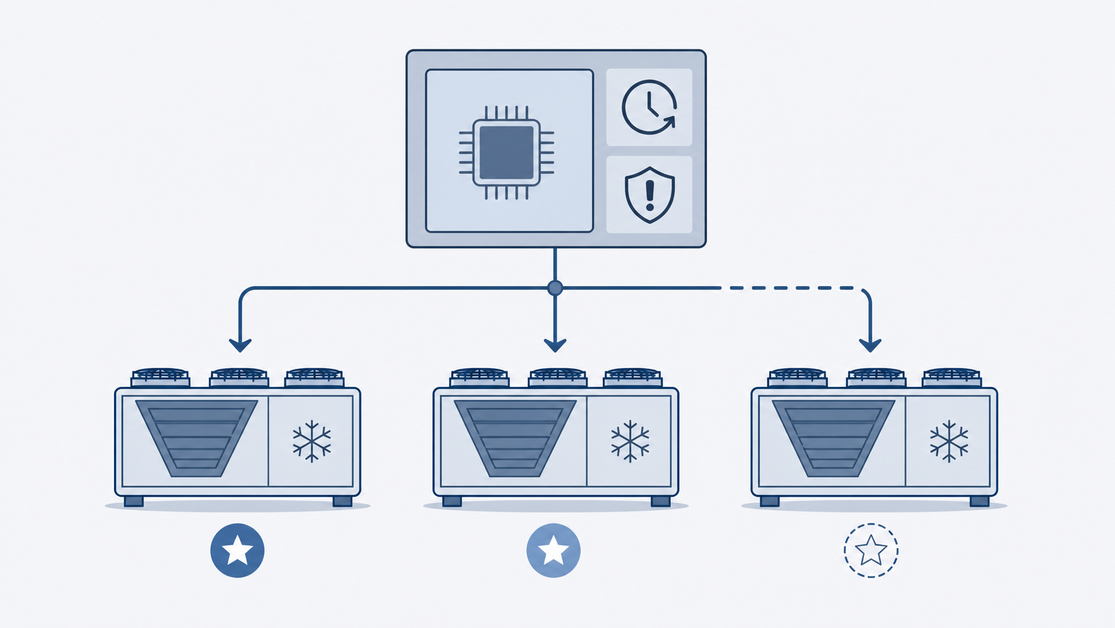

В режиме lead/lag ведущая машина принимает общий запрос и передаёт ведомой разрешение и ограничение нагрузки. После запуска ведомого оба агрегата работают по согласованному алгоритму. При уменьшении потребности ведомый разгружается и останавливается раньше ведущего.

Для совместимых контроллеров Carrier ведущую роль можно закрепить за master либо менять по наработке. Балансировка часов помогает распределять эксплуатацию, но сама по себе не заменяет обслуживание. Конкретные меню, доступное число машин и параметры связи проверяют по руководству установленной серии и версии контроллера.

Ротация не равна аварийному резерву

Ротация меняет очередность исправных агрегатов. Резервирование требует отдельного ответа на вопрос, хватит ли оставшейся мощности после отказа одной машины. Если схема рассчитана по принципу N+1, автоматика должна распознать аварию, исключить неисправный агрегат и разрешить запуск доступного резерва без конфликтующих блокировок.

Отдельно задают поведение при потере связи, неисправности общего датчика и пропадании питания. Аварийный сценарий проверяют во время пусконаладки, а не впервые при реальном отказе.

Гидравлика задаёт границы автоматике

Контроллер не исправит недостаточный расход воды, неверно установленный датчик или несогласованную работу насосов. Проект определяет параллельное либо последовательное включение, минимальный объём контура, обратные клапаны, балансировку и логику первичных и вторичных насосов.

Перед пуском сверяют направление потока, положение датчика общей температуры, разрешающие контакты и адреса связи. Затем поэтапно проверяют одиночную работу каждой машины, вызов ведомого, обратное снятие ступени, ротацию и все предусмотренные аварии.

Порядок ввода каскада

1. Подтвердить совместимость моделей, контроллеров и интерфейсов.
2. Утвердить гидравлическую схему и расположение общих датчиков.
3. Задать ведущую машину, уставки, задержки и предел подключения ведомой.
4. Настроить ротацию, резерв и безопасное состояние при потере связи.
5. Провести функциональные испытания на росте нагрузки и имитации отказов.

Подходящие агрегаты представлены в разделе чиллеров Carrier. Функции master/slave различаются между сериями, поэтому рабочий алгоритм составляют по документации конкретной машины, контроллера и проекту холодильного центра.
