Воздушный чиллер отводит тепло прямо на улице, водяной — через отдельный контур и градирню. Сравниваем обе схемы Carrier по нагрузке, размещению, гидравлике, фанкойлам, насосам, буферу и автоматике.

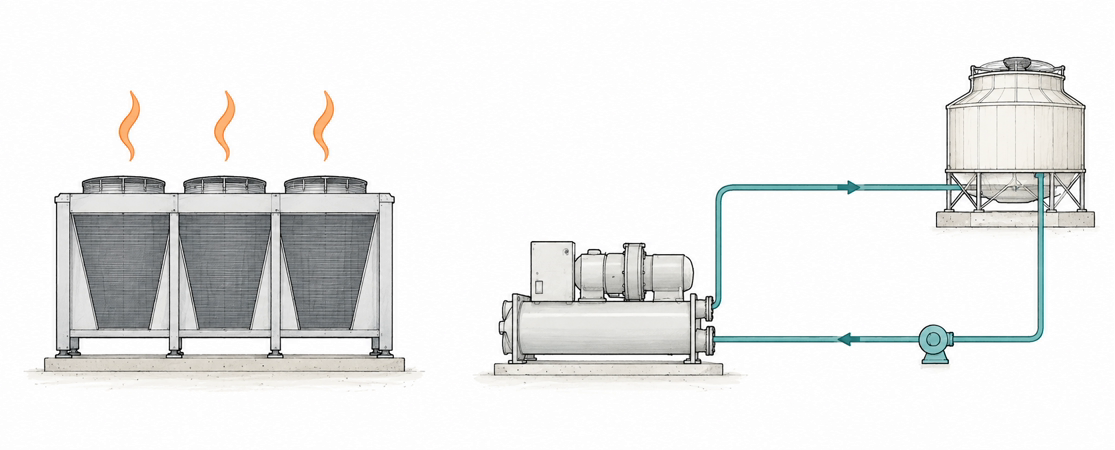

Тип охлаждения конденсатора выбирают по площадке, доступной инженерной инфраструктуре и годовому профилю нагрузки. Воздушный чиллер отводит тепло прямо в наружный воздух и сокращает состав системы; водяной работает через отдельный контур с градирней или другим источником и требует больше оборудования, зато переносит теплообмен с улицей за пределы самого чиллера.
Проект начинают с почасовых теплопритоков по зонам: ограждений и солнца, людей, освещения, техники, наружного воздуха и технологических процессов. Сумма индивидуальных пиков помещений завышает общую потребность, если восточный и западный фасады достигают максимума в разные часы. Поэтому мощность выбирают по наибольшей одновременной нагрузке.
Для чиллера важны не только пиковые киловатты. Минимальная нагрузка показывает, сможет ли агрегат устойчиво работать без частых пусков, а годовой профиль — сколько времени система проведёт на частичной мощности. Отдельно фиксируют расчётные температуры наружного воздуха, подающей и обратной воды, допустимую концентрацию гликоля и резервирование.
Фанкойлы подбирают по нагрузке конкретной зоны при тех же температурах воды, которые заложены для чиллера. Паспортную мощность при других условиях пересчитывают по таблицам производителя. Затем проверяют расход воздуха, явную и полную холодопроизводительность, шум, располагаемый напор канального исполнения и отвод конденсата.
Воздушное или водяное охлаждение чиллера: что учесть в проекте, становится понятнее после выбора места. Воздушный агрегат устанавливают снаружи. Конденсаторные вентиляторы забирают большой объём воздуха и выбрасывают нагретый поток вверх, поэтому вокруг секций оставляют свободные зоны и исключают рециркуляцию от стен, навесов и соседних машин.
Такой вариант обходится без градирни, конденсаторных насосов и водоподготовки наружного контура. Проект всё равно включает гидравлику холодной воды, электропитание, виброизоляцию, отвод осадков, зимнюю защиту и безопасный сервисный проход на кровле или площадке.
В актуальной европейской линейке Carrier воздушные AquaSnap 30RB/30RBP имеют номинальную холодопроизводительность 170–940 кВт, спиральные компрессоры и хладагент R‑32. Конкретное исполнение выбирают по техническому каталогу нужного рынка и поколения.

Водяной чиллер размещают в машинном помещении. Испаритель охлаждает контур фанкойлов, а конденсатор передаёт тепло отдельному потоку воды, который идёт к градирне, сухому охладителю или другому согласованному источнику. Эти два контура разделены теплообменниками внутри машины и рассчитываются независимо.
Появляются конденсаторные насосы, арматура, водоподготовка, подпитка, слив, контроль качества воды и обслуживание градирни. Для открытой градирни учитывают испарение и режим санитарной обработки. Зимой автоматика должна удерживать допустимую температуру входа в конденсатор и защищать наружные участки.
Carrier AquaForce 30XW/30XW‑P — водоохлаждаемые чиллеры с винтовыми компрессорами постоянной скорости и R‑134a; официальный диапазон европейской серии составляет 270–1760 кВт. Затопленные теплообменники допускают механическую очистку.

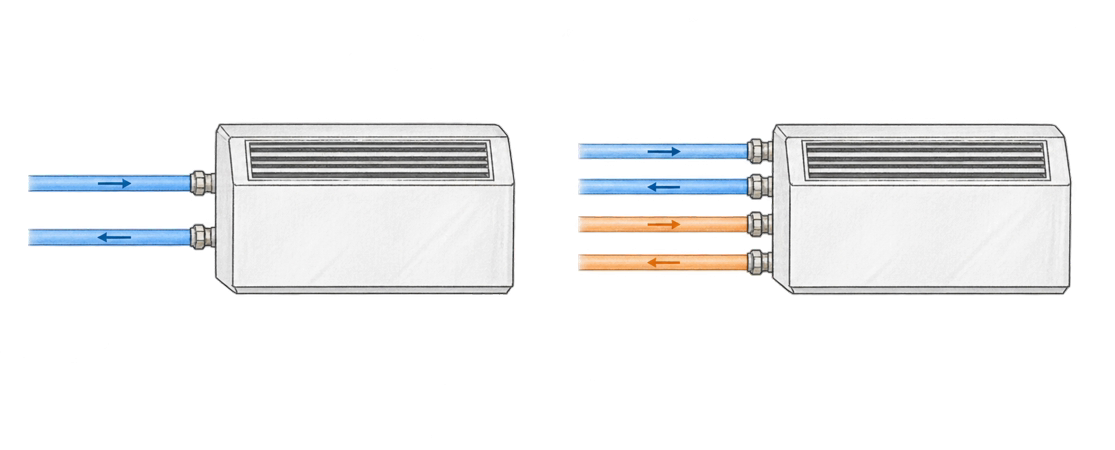

Двухтрубный фанкойл подключён к одной паре труб и получает либо холодную, либо горячую воду. Сезонное переключение подходит зданию, где зоны в один период требуют одинакового режима. Переход выполняют централизованно, а краткий весенний или осенний конфликт решают графиком и допустимым диапазоном температур.
Четырёхтрубный фанкойл имеет отдельные теплообменники холода и тепла. Он позволяет охлаждать солнечный фасад и одновременно обогревать затенённые помещения. За гибкость отвечают две пары труб, дополнительная арматура и более сложная автоматика; источники холода и тепла должны работать одновременно.
Число труб выбирают по фактической продолжительности встречных нагрузок. Один редкий переходный день обычно не оправдывает удвоение распределительной сети. Отель, медицинское здание или офис с глубокими внутренними зонами требует отдельного почасового анализа.

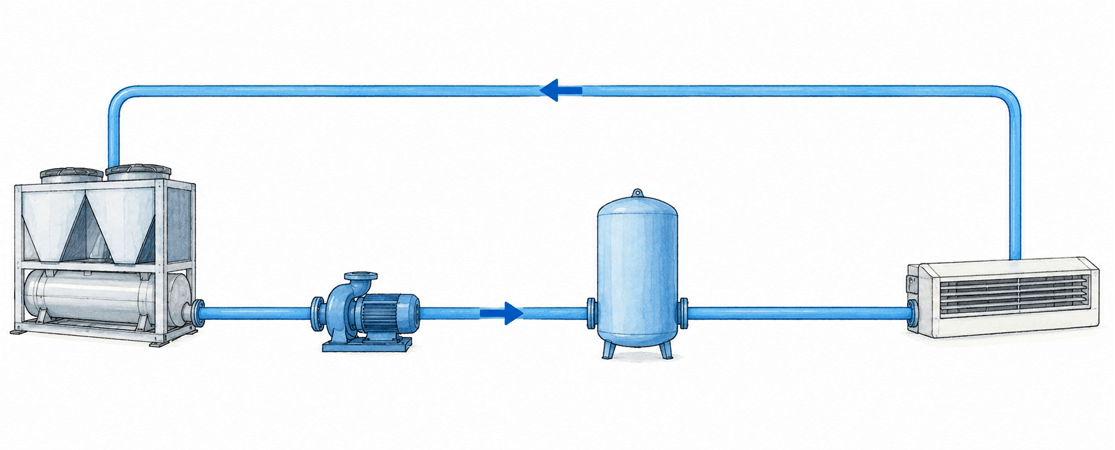

Расход воды получают из холодильной мощности и расчётной разности температур. Напор насоса покрывает сопротивление чиллера, самого удалённого фанкойла, труб, арматуры, фильтров и регулирующего клапана. Суммировать сопротивление всех параллельных ветвей нельзя: для напора считают кольцо с наибольшими потерями, а расходы ветвей складывают.
Переменный расход снижает насосную мощность при частичной нагрузке. Двухходовые клапаны закрываются, преобразователь частоты уменьшает обороты, а датчик перепада поддерживает давление в контрольной точке. При этом через испаритель чиллера сохраняют допустимый минимальный расход и скорость его изменения — пределы задаёт документация конкретной модели.
Вода в трубах и теплообменниках накапливает холод. Если объём мал, а нагрузка падает ниже минимальной ступени чиллера, температура быстро достигает уставки, компрессор отключается и вскоре запускается снова. Буферный бак увеличивает тепловую инерцию и продолжительность рабочего цикла.
Объём бака рассчитывают по минимальной доступной мощности, допустимому перепаду температуры и требуемому времени работы компрессора. Универсальное число литров на киловатт может служить предварительной оценкой, но итог сверяют с руководством Carrier и реальным объёмом сети. Место подключения выбирают так, чтобы бак участвовал в нужном циркуляционном контуре.
Контроллер получает температуры подачи и обратки, состояние протока, команды клапанов и запросы зон. Он включает нужное число чиллеров, распределяет наработку, меняет уставку и управляет насосами. Для водяного охлаждения добавляется согласование с градирней и температурой конденсаторной воды; для воздушного — ограничения наружной температуры и работа вентиляторов конденсатора.
Воздушная схема выигрывает простотой состава, если площадка обеспечивает свободный воздухообмен и приемлемую акустику. Водяная требует отдельного конденсаторного хозяйства, зато позволяет разместить чиллер внутри и управлять источником отвода тепла как частью центральной системы. Решение подтверждают не названием серии, а расчётом обеих гидравлических сторон и условий объекта.
