Фанкойлы Carrier: как выбрать двухтрубную или четырёхтрубную систему

Фанкойлы: как выбрать двухтрубную или четырёхтрубную систему? Двухтрубная схема подаёт в здание либо холодную, либо горячую воду, и все помещения одновременно работают в одном режиме. Четырёхтрубная ведёт к каждому фанкойлу два контура, и одна комната может охлаждаться, пока соседняя греется. Выбор зависит от того, бывает ли в здании одновременная потребность в холоде и тепле, и от того, есть ли место под вторую пару труб.

Чем отличаются схемы на уровне здания

В двухтрубной системе к фанкойлу подходит одна пара труб. Летом по ней идёт вода от чиллера, зимой — от котла или теплового насоса, а переключение режима делают для всего контура сразу. Схема проще и дешевле, но в межсезонье, когда южные кабинеты уже перегреваются, а в северных ещё холодно, она не даёт выбрать режим для отдельной комнаты.

В четырёхтрубной системе холодная и горячая вода подаются постоянно по своим трубопроводам. В фанкойле два клапана и два теплообменника либо один, разделённый на две секции. Термостат открывает тот контур, который нужен помещению сейчас. Плата за гибкость: вдвое больше труб, изоляции и клапанов, а источники холода и тепла работают одновременно.

Что меняется в самом фанкойле: пример Carrier 42GW

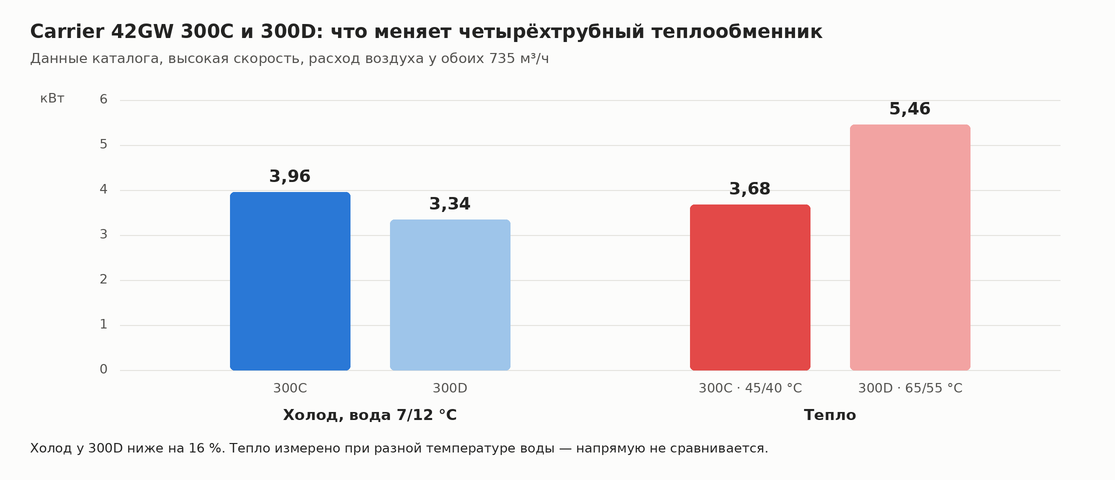

У кассетных фанкойлов Carrier 42GW двухтрубное исполнение обозначено буквой C, четырёхтрубное — буквой D. Корпус, вентилятор и расход воздуха у них одинаковые, а теплообменник разный. В нашем ассортименте есть обе версии, и на модели типоразмера 300 разница хорошо видна.

Холод у 300D примерно на 16 % ниже при одинаковом расходе воздуха: в корпусе размещены два водяных контура. Тепло в каталоге Carrier 42GW приведено при разной температуре воды: для двухтрубной версии — 45/40 °C, как от низкотемпературного источника вроде теплового насоса, для четырёхтрубной — 65/55 °C, как от котла. Поэтому значения тепла напрямую не сравнивают. Если нагрузка комнаты по холоду близка к верхней границе, четырёхтрубный 42GW берут на типоразмер больше.

Исходные данные до выбора схемы

• Холодильная и тепловая нагрузка по помещениям, с учётом ориентации фасадов.
• Зоны с постоянными теплоизбытками: серверные, переговорные, внутренние помещения без окон.
• Источник холода: чиллер с воздушным охлаждением конденсатора (на кровле или рядом со зданием) либо машина с водяным охлаждением и градирней.
• Источник тепла и его температура: котёл, тепловая сеть или тепловой насос.
• Место в шахтах и над потолком под две или четыре трубы с изоляцией.
• Требования к управлению: отдельные термостаты, расписания, диспетчеризация.

Гидравлика, насосы и буфер

Расход воды через каждый фанкойл и потери давления в его теплообменнике задают подбор насоса и балансировку. В двухтрубной системе один набор трубопроводов, один насосный контур на здание и узел переключения между чиллером и источником тепла. В четырёхтрубной контуров два, и каждый балансируют отдельно: по холодной воде и по горячей.

Минимальный объём воды в контуре задаёт производитель чиллера: если трубопроводов и фанкойлов мало, компрессор включается слишком часто. Тогда в контур ставят буферный бак. Из чиллеров у нас есть Carrier 30RB и 30RBS с воздушным охлаждением конденсатора; у части моделей насос и расширительный бак встроены в гидромодуль, но объём системы и балансировку всё равно проверяют по проекту.

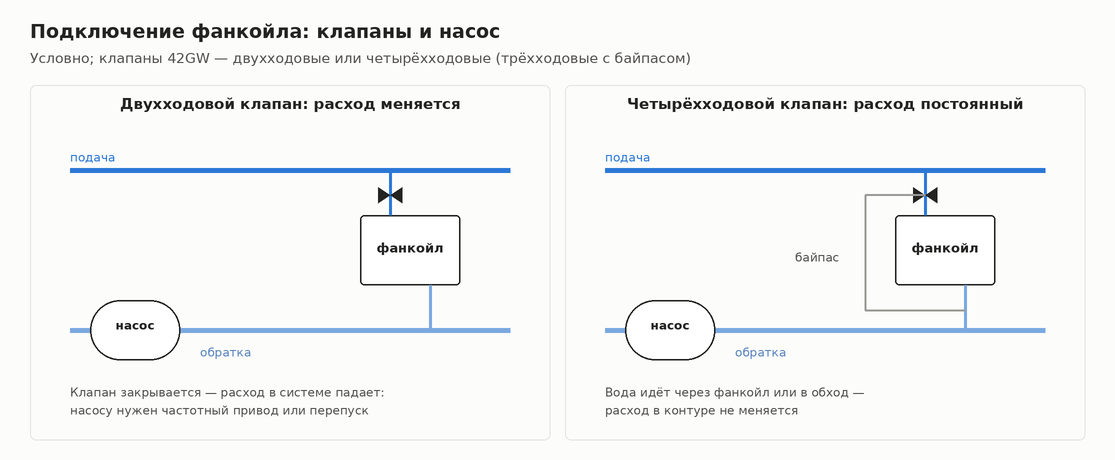

Клапаны для 42GW бывают двухходовые и четырёхходовые; четырёхходовой по устройству — трёхходовой со встроенным байпасом. Клапаны поставляются в теплоизолирующем кожухе, чтобы на корпусе не выпадал конденсат. Двухходовые клапаны меняют расход в системе, и насосу тогда нужен частотный регулятор или перепускной клапан; четырёхходовые сохраняют расход постоянным.

Автоматика и переключение режимов

Для двухтрубной схемы термостаты 42GW умеют переключать режим охлаждения и нагрева автоматически — по температуре воды в контуре или по внешнему сигналу системы управления. Защита от сквозняков останавливает вентилятор, если вода слишком тёплая для охлаждения или слишком холодная для нагрева. Для четырёхтрубной схемы термостат выбирает контур сам, по разнице между температурой в комнате и уставкой.

Термостаты выпускаются отдельно для двухтрубных и четырёхтрубных фанкойлов. При групповом управлении одной панелью можно связать до 10 двухтрубных или до 5 четырёхтрубных фанкойлов с водяными клапанами. Для диспетчеризации есть контроллер WTC с протоколами BACnet и LON.

Когда какая схема оправдана

Двухтрубная схема подходит зданию, где помещения в течение дня работают в одном режиме: склад с офисом, магазин, небольшая гостиница с окнами номеров на одну сторону. Мы рекомендуем четырёхтрубную, если в здании много внутренних зон и фасадов разной ориентации, есть серверные или переговорные и важно держать температуру в каждом кабинете отдельно круглый год. Промежуточный вариант — двухтрубный фанкойл с электронагревателем: контур работает на холод, а комнату при необходимости догревает ТЭН; у 42GW такое исполнение есть для всех моделей с индексом C.

Порядок подбора:

1. Посчитать нагрузку по помещениям и найти периоды, когда холод и тепло нужны одновременно.
2. Выбрать схему и проверить место под трубопроводы.
3. Подобрать фанкойлы по холоду при воде 7/12 °C и по теплу при реальной температуре горячей воды.
4. Рассчитать гидравлику и насосы, проверить, нужен ли буферный бак.
5. Выбрать клапаны, термостаты и способ переключения режимов.

Модели собраны в разделах фанкойлов Carrier и чиллеров.
